9.【VPC設定】③サブネットの設定方法
2018/07/04
Contents
今回の作業後のイメージ
作業の流れ
- サブネットに設定するIPアドレスの検討
- サブネットの作成
2-1.名前タグ
2-2.VPC選択
2-3.アベイラビリティゾーンの選択
2-4.IPｖ4CIDRブロックの入力（1で考えたIPアドレス）
1.サブネットに設定するIPアドレスの検討
ポイント
- アベイラビリティゾーンをまたいでのサブネット設定はできない
- アドレスからある程度どのグループなのか判断できるようにする（したほうが管理や運用面でよい）
- サブネットがアベイラビリティソーン事の2つでも運用は可能だが、セキュリティの観点から複数わけたほうがよい。

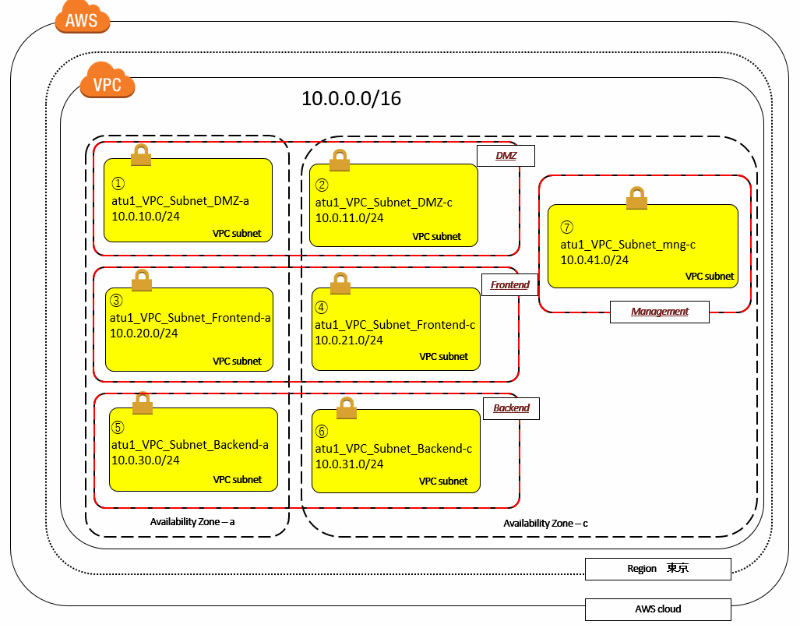

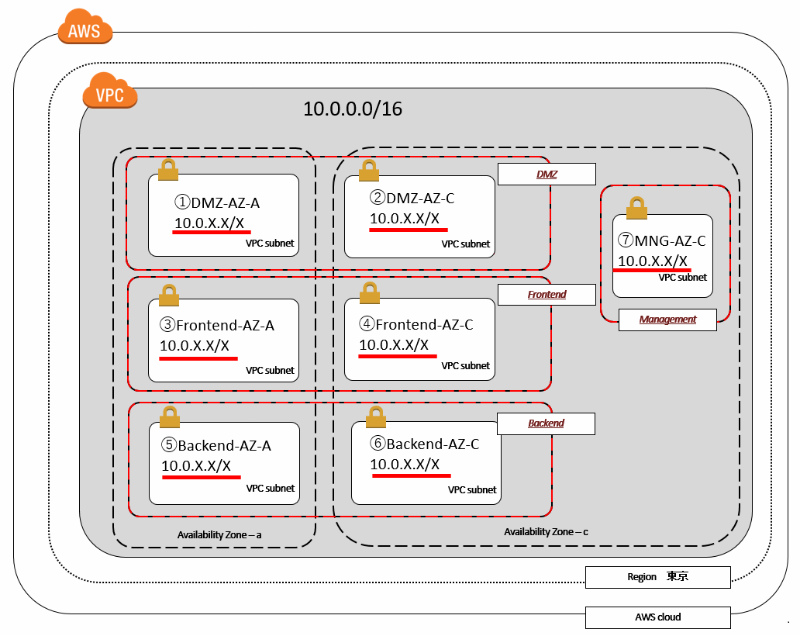

作業後のイメージ図

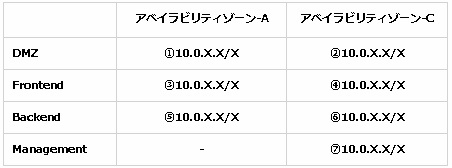

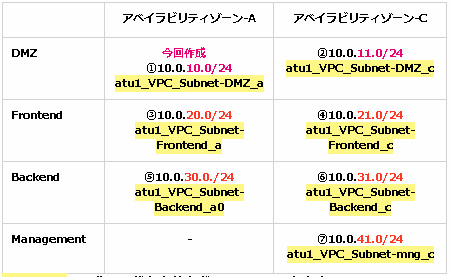

今回検討すべきサブネット

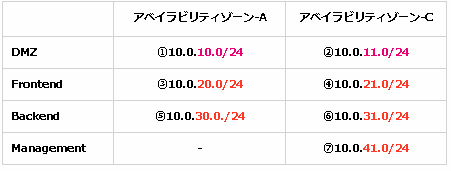

今回は下記の設定でサブネットを設定することに。
・第３オクテット 2桁の十の位：グループを表す
10がDMZグループ
20がFrontendグループ
30がBackendグループ
40がManagementグループ
・第３オクテット 2行の一の位：アベイラビリティゾーンを表す
X0がアベイラビリティゾーン-A
X１がアベイラビリティゾーン-C
2.サブネットの作成
2-1.VPCダッシュボードからサブネットを選択

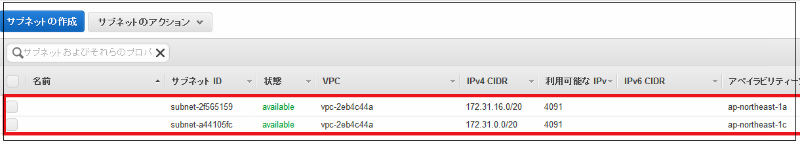

2-2.サブネット一覧が表示されます。
すでに2つ（デフォルトVPCに対して2つのアベイラビリティゾーン別のサブネット）できていますが、無視して新たに作成します。

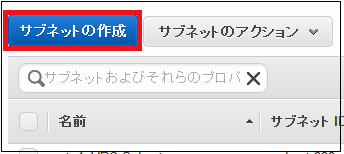

2-3.サブネットの作成を押す

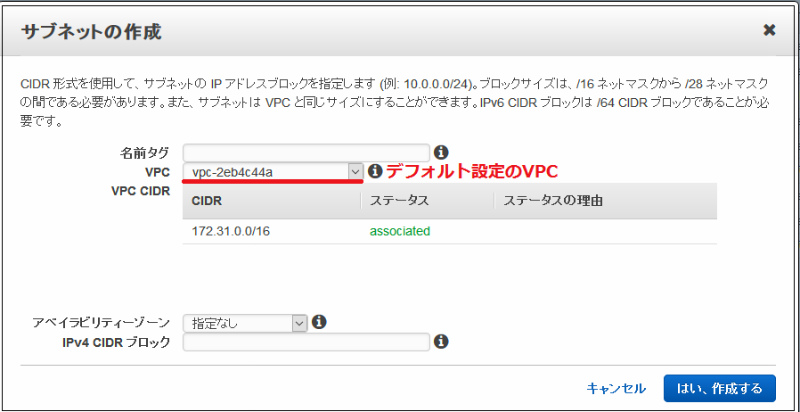

2-4.サブネットの作成画面が新たに表示されます。
2-5.今回は、下記の項目を入力します。
- 名前タグ
- VPC
- アベイラビリティゾーン
- IPv4 CIDR ブロック
を設定、登録していきます。
すべて入力したら、はい、作成するを押します。
・名前タグ：「VPC名」_「Subnet」_「グループ名」-「アベイラビリティゾーン名」の形式で入力
・VPC： 先ほど作成したVPCを選択
・アベイラビリティゾーン：
ゾーンaの場合 ap-northeast-1aを選択
ゾーンbの場合 ap-northeast-1bを選択
・IPv4 CIDR ブロック：該当のIPアドレスを入力

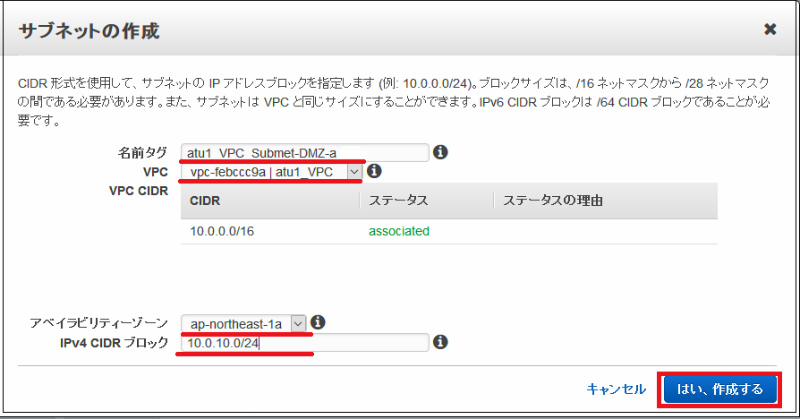

例では、
- 名前タグ：atu1_VPC_Subnet_DMZ_a
- VPC vpc-fedccc9a|atu1_VPCを選択
- アベイラビリティゾーン：ap-northeast-1aを選択
- IPv4 CIDR ブロック：10.0.10.0/24

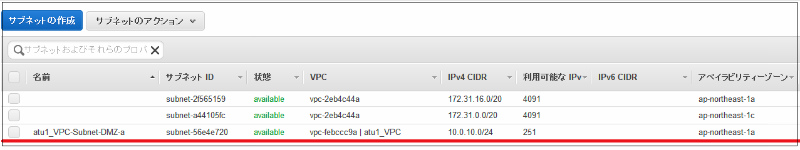

先ほど追加したものが一覧に表示されます。
この作業をグループ＆ゾーン別であと、6回行っていきます。

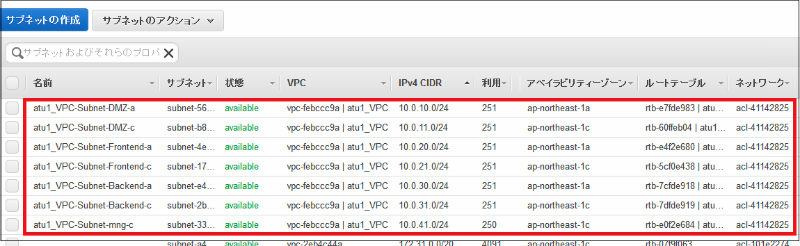

すべての作業終了後の一覧は下記の形となります。
※表示はIPv4CIDRでソートしています。
作業は以上です。
サブネットの設定一覧はこちらです。 ※準備中
今回の作業前のイメージ
今回の作業後のイメージ
